无码专区永久免费AV网站,国产精品美女久久久久AV爽,给我免费观看片在线,欧美成人片一区二区三区

GH3039

一、概述

GH3039為單相奧氏體型固溶強化合金，在800℃以下具有中等的熱強性和良好的熱疲勞性能，1000℃以下抗氧化性能良好。長 期使用組織穩定，還具有良好的冷成形性和焊接性能。適宜于850℃以下長期使用的航空發動機燃燒室和加力燃燒室零部件。該 合金可以生產板材、棒材、絲材、管材和鍛件。

1.1 GH3039 材料牌號 GH3039(GH39)

1.2 GH3039 相近牌號 ЭИ602，ХН75МБГЮ(俄羅斯）

1.3 GH3039 材料的技術標準

GJB 1952-1994《航空用高溫合金冷軋薄板規范》

GJB 2297-1995《航空用高溫合金冷拔（軋）無縫管規范》

GJB 2612-1996《航空用高溫合金冷拉絲材規范》

GJB 3165-1998《航空承力件用高溫合金熱軋和鍛制棒材規范》

GJB 3317-1998《航空用高溫合金熱軋板規范》

GJB 3318-1998《航空用高溫合金冷軋帶材規范》

GB/T15062-1994《一般用途高溫合金管》

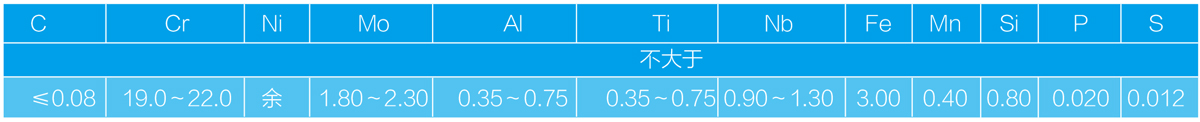

1.4 GH3039 化學成分 見表1-1。

表1-1 %

注：1.合金中允許有Ce存在。

2.合金中ω(Cu)=0.20%。

1.5 GH3039 熱處理制度 熱軋及冷軋板材和帶材固溶處理：1050～1090℃，空冷。棒材及管材固溶處理：1050～1080℃，空    冷或水冷。

1.6 GH3039 品種規格和供應狀態 可以供應各種規格的熱軋板、冷軋板、帶材、棒材、絲材、管材、和鍛件。板材、帶材和管材    固溶處理和酸洗后交貨。絲材于冷加工狀態或固溶狀態供應棒材不熱處理交貨。

1.7 GH3039 熔煉和鑄造工藝 合金采用電弧爐熔煉、電弧爐或非真空感應爐加電渣重熔或真空電弧重熔以及真空感應爐加電渣或    真空電弧重熔工藝。

1.8 GH3039 應用概況與特殊要求 用該合金材制作的航空發動機燃燒室及加力燃燒室零部件，經過長期的生產和使用考驗，使用    性能良好。

二、GH3039 物理及化學性能

2.合金中ω(Cu)=0.20%。

1.5 GH3039 熱處理制度 熱軋及冷軋板材和帶材固溶處理：1050～1090℃，空冷。棒材及管材固溶處理：1050～1080℃，空    冷或水冷。

1.6 GH3039 品種規格和供應狀態 可以供應各種規格的熱軋板、冷軋板、帶材、棒材、絲材、管材、和鍛件。板材、帶材和管材    固溶處理和酸洗后交貨。絲材于冷加工狀態或固溶狀態供應棒材不熱處理交貨。

1.7 GH3039 熔煉和鑄造工藝 合金采用電弧爐熔煉、電弧爐或非真空感應爐加電渣重熔或真空電弧重熔以及真空感應爐加電渣或    真空電弧重熔工藝。

1.8 GH3039 應用概況與特殊要求 用該合金材制作的航空發動機燃燒室及加力燃燒室零部件，經過長期的生產和使用考驗，使用    性能良好。

二、GH3039 物理及化學性能

2.1 GH3039 熱性能

2.1.1 GH3039 熱導率 見表2-1。

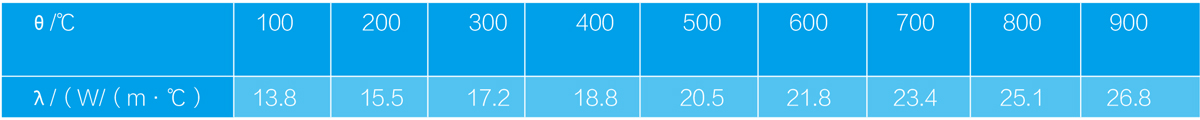

表2-1[1]

2.1.2 GH3039 比熱容 見表2-2。

2.1.3 GH3039 線膨脹系數 見表2-3。

表2-2[1]

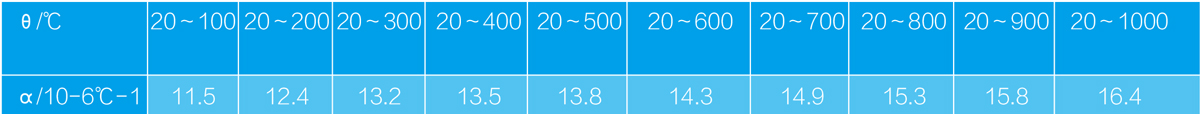

表2-3[1]

2.2 GH3039密度 ρ=8.3g/cm3。

2.3 GH3039電性能 室溫電阻率ρ=1.18×10-6Ω·m。

2.4 GH3039磁性能 合金無磁性。

2.5 GH3039化學性能

2.5.1 GH3039抗氧化性能

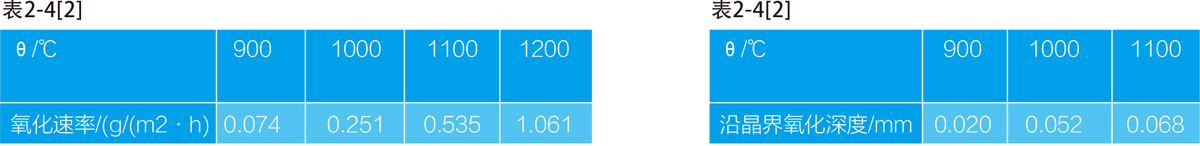

2.5.1.1 GH3039在空氣介質中經100h試驗后的氧化速率見表2-4。

2.5.1.2 合金在高溫下長期工作時，有產生沿晶界氧化的傾向。在900～1100℃暴露100h后的沿晶氧化深度見表2-5。

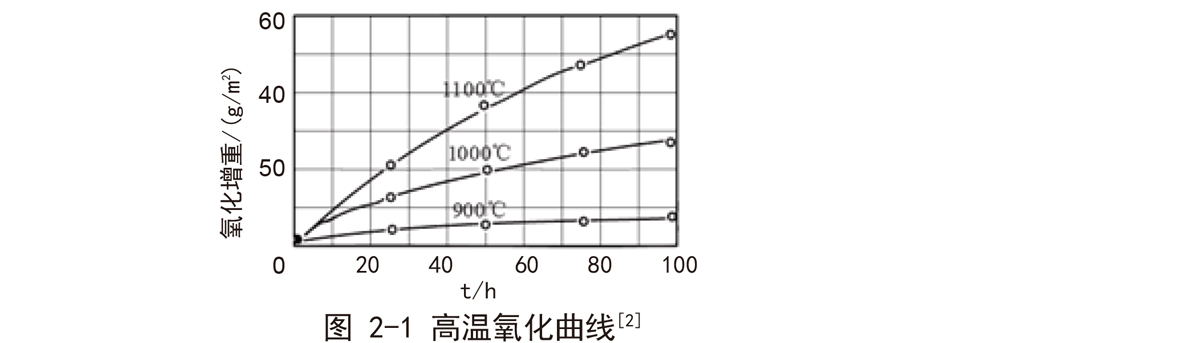

2.5.1.3 合金在高溫下100h內的氧化增重

見圖2-1。

三、GH3039力學性能

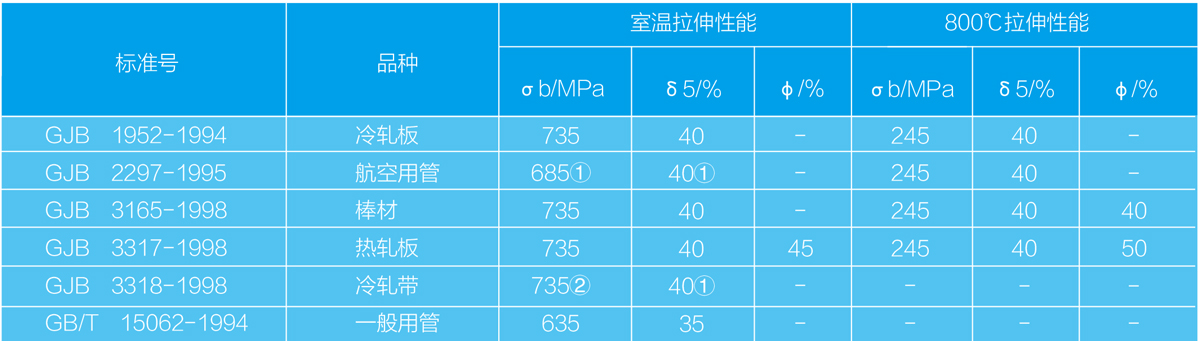

技術標準規定的力學性能見表3-1。

表3-1

注：①外徑>30mm,壁厚>3.0mm管材室溫σb≥635MPa,δ5≥30%。

②δ≤0.25mm帶材的室溫σb≥660MPa,δ5實測。

四、GH3039組織結構

4.1 相變溫度

4.2 時間-溫度-組織轉變曲線

4.3 合金組織結構

4.3.1合金固溶狀態為單相奧氏體，并含有少量的Ti(CN)、NbC及M32C6碳化物。經600～900℃長期時效或使用后，有M32C6    型碳化物析出，600～700℃時效后析出的碳化物顆粒細小，均勻分布于晶內和晶界，時效溫度高于700℃時，主要沿晶界析出并    聚集長大。合金中不形成有害相，組織穩定性較好。

4.3.2 冷軋薄板標準規定，供應狀態晶粒度的要求為5～8級。

五、GH3039工藝性能與要求

5.1 成型性能

5.1.1 鍛造 合金具有良好的熱加工工藝塑性，變形性能良好。鍛造加熱溫度1170～1190℃，終鍛溫度不低于900℃，一次加熱的

變形量為50%。

5.1.2 軋制 板材荒軋溫度1100～1140℃，精軋溫度1050～1100℃，終軋溫度不低于850℃。經電渣或真空自耗重熔的合金軋制時，精軋溫度應稍低于電弧爐熔煉的合金。熱軋終軋道次變形量應不低于13%，薄板冷軋變形量30%～55%。

5.1.3 沖壓性能 供應狀態薄板具有良好的沖壓習慣你能，沖壓的極限系數見表5-1，一般工作系數為極限系數的80%～90%。供    應狀態δ1.5mm薄板反復彎壓至斷裂次數為20～29次；杯突試驗深度為10.7～12.0mm。δ8.5mm熱軋中板經深沖后應立即    （不得超過12h）進行中間固溶處理，以消除應力。

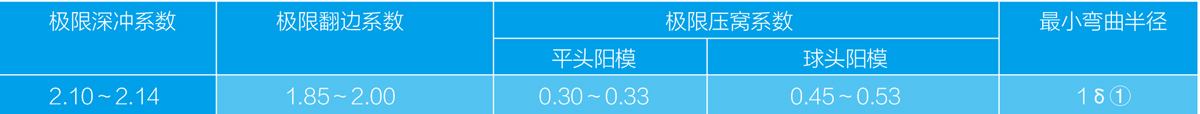

表5-1[9]

① δ為板厚。

5.2 焊接性能

5.2.1 合金可以用氬弧焊、點焊或縫焊等方法焊接，其焊接性能優良，氬弧焊列為額傾向性小。手工氬弧焊（對接）規范見表

5-2；自動鎢極氬弧焊（對接）規范見表5-3；點焊規范見表5-4；縫焊規范見表5-5。

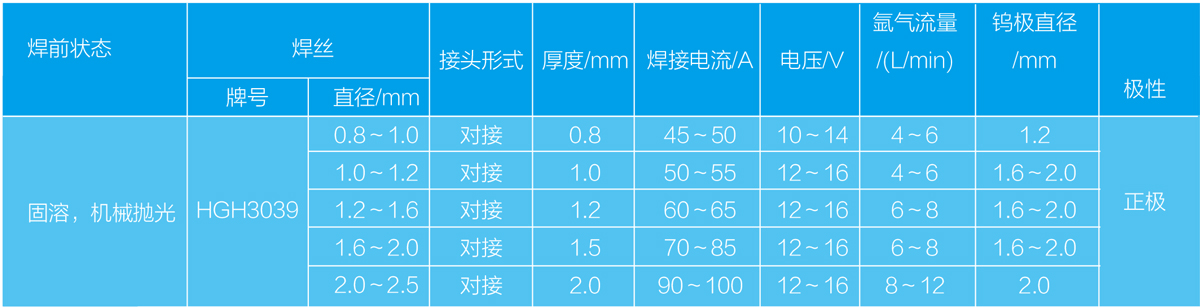

表5-2[10]

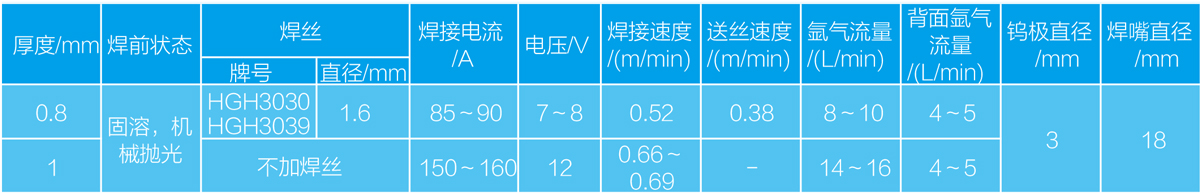

表5-3[10]

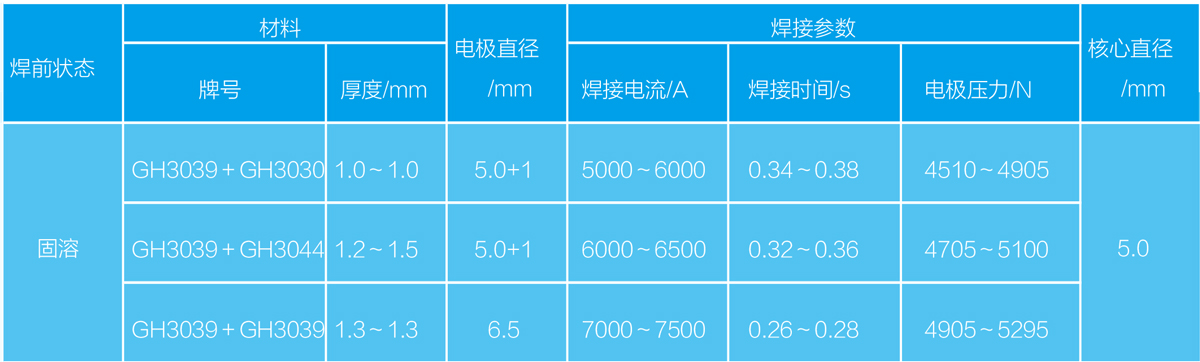

表5-4[10]

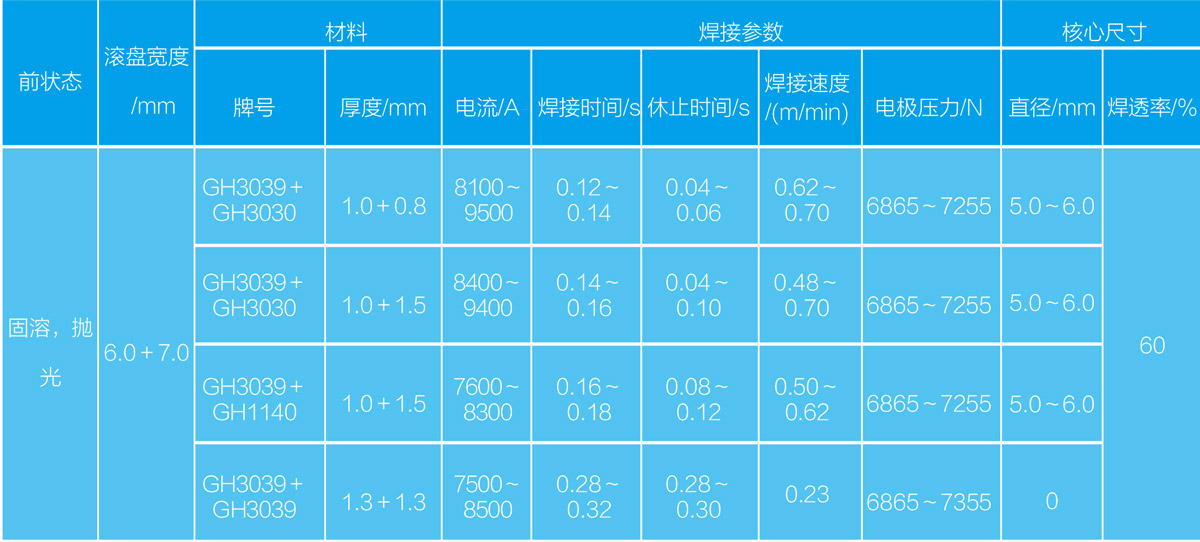

表5-5[10]

5.2.2 焊接接頭力學性能見表5-6。

5.3 零件熱處理工藝 零件的中間固溶熱處理溫度為1050℃，空冷；燃燒室零件的最終熱處理溫度為1080℃，空冷。要求之久性    能較高的零件，固溶溫度可提高至1170℃。零件在固溶熱    處理時的保溫時間可根據厚度選擇5～20min。

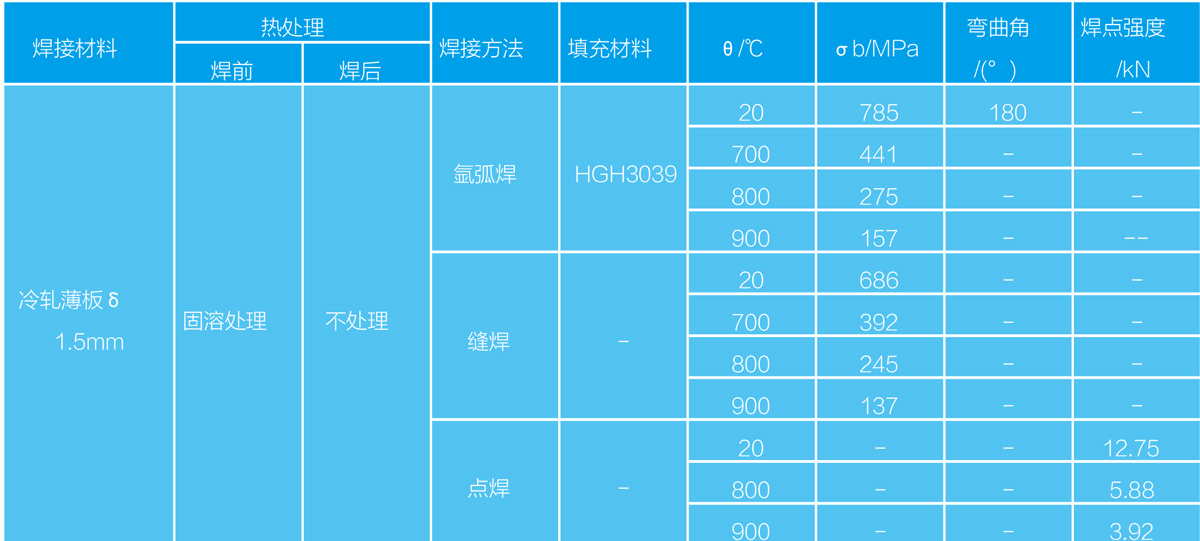

表5-6[5]

5.4 表面處理工藝

5.4.1 零件熱處理后的表面氧化皮，可用吹沙或酸洗方法清除。

5.4.2 該合金制燃燒室部件，可在H3PO4-H2SO4-H2O溶液中電解拋光，以改善表面光潔度和使用性能。

相關產品
